KLM320's 737NG Single Seat Trainer Cockpit

Bericht door klm320 » 17 dec 2014, 16:22

Hallo Allemaal!

Zoals iedereen hier, ben ook ik al lange tijd aangestoken door het "cockpit" virus! :)
Afgelopen jaren bezig geweest met vooral gewoon "vliegen" met Saitek Hardware. op zich super, al een enorme verbetering t.o.v. het traditionele toetsenbord vliegen, maar het is niet perfect, qua realisme vooral...

Als trouwe bezoeker van het FS weekend de afgelopen jaren, begint het nu toch wel te kriebelen...
Afgelopen FSweekend gesproken met Fly Engravity en zij hadden daar een SST staan. Deze is nieuw en is nu precies wat ik zoek! ik kan best wat zelf bouwen (uit MDF bijvoorbeeld) maar het MIP zag ik niet zitten om zelf te bouwen.

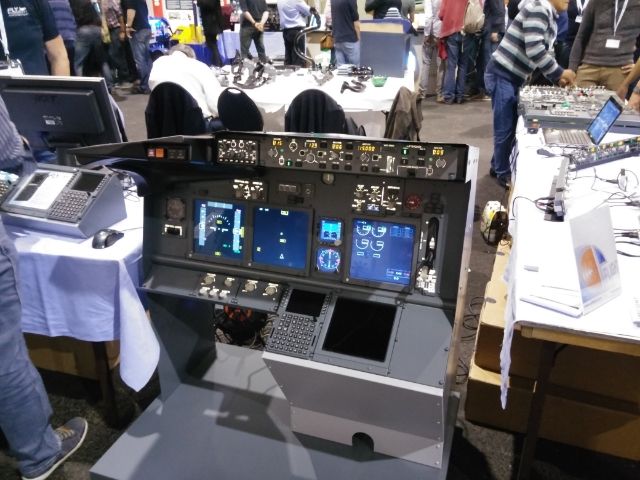

Ik heb nu bij Fly engravity de SST besteld met bijbehorende hardware. Het project gaat eindelijk beginnen! Onderstaand een foto die ik genomen heb van de SST tijden het FS weekend, zo moet het straks gaan worden :dup: :

Afbeelding

De schermen e.d. zal ik zelf gaan doen. De interface waarvoor ik gekozen heb is het MIP737 board van CPflight. ik zal alles zelf gaan bedraden. Het ICS systeem van CPflight is fantastisch maar ligt buiten mijn budget. van een beetje draadjes aansluiten wordt ik niet bang! (hoewel ik me goed realiseer dat er heel wat draadjes nodig zullen zijn :wink: )

Qua CDU zit ik nu aan de V3 van OpenCockpits te denken. deze ziet er mooi uit en heeft een goede prijs/kwaliteitsverhouding.

Ik zal voor de komende tijd de PMDG NGX gebruiken als software, maar uiteindelijk wil ik over naar ProSim.

half januari verwacht ik dat ik het "pakket" kan ophalen, en dan hou ik jullie zeker op de hoogte met de eerste foto's. ik heb de MCPel & EFISPro van CPflight al en deze werkt al fantastisch, hieronder een link naar wat foto's:

https://drive.google.com/folderview?id= ... sp=sharing

ik ben de afgelopen maanden veel in dit forum geweest, het is een goede inspiratie en ideeën platform. Aangezien ik in de toekomst ongetwijfeld tips en hulp kan gebruiken, en mijn eigen cockpit project graag wil delen, heb ik nu besloten om actief te gaan deelnemen hier.

Ik hou jullie op de hoogte!

groeten,
William

FooFighters
Moderator
Moderator
Berichten: 1018
Lid geworden op: 11 feb 2008, 19:47
Locatie: Zeewolde

Re: KLM320's 737NG Single Seat Trainer Cockpit

Bericht door FooFighters » 18 dec 2014, 08:47

Hoi William,

Ik heb de Engravity SST zien staan op het FSWeekend en ik moet zeggen dat kwalitatief dat echt
1 van de beste is. Ik zou even goed informeren of de OC V3 FMC gaat passen.
Volgens mij is die veel dieper qua inbouw dan een Engravity versie.

Veel plezier met de aankoop en bouw. Maar dat gaat vast goed komen :dup:

Groeten,

Dennis
Afbeelding

klm320
Observer
Observer
Berichten: 6
Lid geworden op: 16 dec 2014, 14:30

Re: KLM320's 737NG Single Seat Trainer Cockpit

Bericht door klm320 » 18 dec 2014, 21:29

dank je Dennis!

gaat vast goed komen. Bedankt voor de tip! ga ik zeker even vragen. :dup:

klm320
Observer
Observer
Berichten: 6
Lid geworden op: 16 dec 2014, 14:30

Re: KLM320's 737NG Single Seat Trainer Cockpit

Bericht door klm320 » 09 mar 2015, 11:45

Hallo Allemaal,

zoals in december genoemd heb ik inmiddels de SST opgehaald.

....wat een kwaliteit, Flyengravity staat erom bekend en het is ook zeker waar.

twee week terug kon ik het pakket ophalen:
Afbeelding

zoals in mijn eerste post genoemd is het aardig wat stoeien met de aansluitingen, omdat ik alles zelf doe. Echter, het is niet ingewikkeld alleen tijdrovend.
Hieronder wat afbeeldingen van de afgelopen weken:

Aluminium MIP, prachtig gepoedercoat:

Afbeelding

EPB backlighting panels:

Afbeelding

voortgang aluminium frame:

Afbeelding

status vorig weekend:

Afbeelding

Ik moet de bedrading nog netjes maken, maar zo ziet het er nu uit:

Afbeelding

zelf 19 inch breedbeeld monitor gestript :) :

Afbeelding

en de huidige status van het project. Alles draaid nu en ik kan ermee vliegen. uiteraard nog vele details te doen maar hij is operationeel! :dup: :)

Afbeelding

Afbeelding

EPB panels in actie:

Afbeelding

Afbeelding

PFD & ND werkend:

Afbeelding

Totaalplaatje:

Afbeelding

Afbeelding


nou in ieder geval even een sfeer impressie. tot nu toe gaat het goed en snel. Nu komt het aan op de details, zoals schroefdraad in de Boeing knoppen (heb al drie af), netjes wegwerken bedrading, oplossing voor de Yoke (op een krukje is een beetje onhandig :wink: ) enz.

Ik heb trouwens ook de CDU V3 van Open cockpits gekocht. deze past inderdaad niet standaard in de CDU bay. Echter met wat zagen en ruimte maken moet ik dit wel passend krijgen:

Afbeelding

ik hou jullie op de hoogte!

groeten,
William

FooFighters
Moderator
Moderator
Berichten: 1018
Lid geworden op: 11 feb 2008, 19:47
Locatie: Zeewolde

Re: KLM320's 737NG Single Seat Trainer Cockpit

Bericht door FooFighters » 09 mar 2015, 13:30

Wat een geweldige manier om een cockpit te beginnen. Echt mooie producten.
Je bent al lekker op gang :dup:
Afbeelding

Gebruikersavatar
madfred
Senior Controller
Senior Controller
Berichten: 156
Lid geworden op: 07 jan 2007, 21:27
Locatie: Colorado Springs, USA

Re: KLM320's 737NG Single Seat Trainer Cockpit

Bericht door madfred » 12 mar 2015, 16:43

Zeer zeker een hele mooie cockpit met top notch produkten.
Een dag niet gelachen, is een dag niet geleefd.
Afbeelding

Gebruikersavatar
Rob-PA7RM
Instructor
Instructor
Berichten: 440
Lid geworden op: 01 sep 2007, 21:13
Locatie: Heelsum
Contacteer:

Re: KLM320's 737NG Single Seat Trainer Cockpit

Bericht door Rob-PA7RM » 13 mar 2015, 17:42

Super !! Dat wordt genieten :)
Afbeelding Flightsim news (at) Afbeelding

chiemboeing
Instructor
Instructor
Berichten: 424
Lid geworden op: 09 sep 2008, 17:46

Re: KLM320's 737NG Single Seat Trainer Cockpit

Bericht door chiemboeing » 30 mei 2015, 10:24

Wow! Mooi project! Hoe staat het er nu mee?

Chiem

Damien van der Aart
Instructor
Instructor
Berichten: 204
Lid geworden op: 06 jan 2009, 18:03
Locatie: Den Haag, Nederland
Contacteer:

Re: KLM320's 737NG Single Seat Trainer Cockpit

Bericht door Damien van der Aart » 05 jul 2015, 14:47

Gave pit!

Ben je er al weer wat verder mee?
Afbeelding
Aviosim webshop heeft een opfrisbeurt gekregen! Bezoek de winkel nu!
Nederlandse Reseller voor Sismo Soluciones en Simworld!

klm320
Observer
Observer
Berichten: 6
Lid geworden op: 16 dec 2014, 14:30

Re: KLM320's 737NG Single Seat Trainer Cockpit

Bericht door klm320 » 10 jul 2015, 15:06

Hoi allemaal!

Excuus voor m'n late reactie, ik kreeg geen mail met reacties dus was even aan mijn aandacht ontsnapt.

Ben inmiddels al weer een stukje verder!

Afbeelding

Afbeelding

Heb de PFD, ND, stand-by instr. & upper EICAS display allemaal aangesloten nu. Dit draait op 2 schermen.

Daarnaast ben ik overgestapt op Prosim en de cockpit draait nu op drie computers.

De open cockpits CDU past niet standaard in de fly Engravity SST, maar na wat modificaties ziet ie er nu netjes in:

Afbeelding

Ik heb de cockpit nu sinds een week ongeveer echt helemaal draaiend, en wat een heerlijk gevoel! Het was een paar jaar sparen, paar maanden bouwen / tweaken maar ik heb het toetsenbord niet meer nodig :-). Nu op naar de overhead / throttles.

Afbeelding

Ik hou jullie op de hoogte! Als iemand foto's wil van een bepaald deel hoor ik het ook, heb er veel van geleerd en als ik kan helpen hoor ik het graag.

Groeten,
William

Gebruikersavatar
madfred
Senior Controller
Senior Controller
Berichten: 156
Lid geworden op: 07 jan 2007, 21:27
Locatie: Colorado Springs, USA

Re: KLM320's 737NG Single Seat Trainer Cockpit

Bericht door madfred » 10 jul 2015, 18:36

Ziet er indrukwekkend goed uit. :dup:
Een dag niet gelachen, is een dag niet geleefd.
Afbeelding

klm320
Observer
Observer
Berichten: 6
Lid geworden op: 16 dec 2014, 14:30

Re: KLM320's 737NG Single Seat Trainer Cockpit

Bericht door klm320 » 06 nov 2016, 10:39

Hallo Allemaal,

...het is alweer even geleden dus ik dacht weer eens een update.
De cockpit gaat gestaag verder met detail afwerkingen...een paar nieuwtjes die ik graag deel met iedereen[emoji4] ...


zo heb ik via een lokale winkel die naambordjes produceert de MIP decals laten maken, hieronder een impressie:


Afbeelding

Afbeelding

Afbeelding

Ik heb ook gekozen voor de flight illusion chrono clock, ik kon hier een mooie korting op krijgen:


Afbeelding

Afbeelding

Afbeelding

Ook heb ik via via echte honywell switches op de kop weten te tikken voor m'n MIP. Niet echt goedkoop maar wel heel blij mee, dit maakt zeker verschil:

Afbeelding

Afbeelding

Afbeelding

Afbeelding


Vervolgens heb ik mijn CP Flight NAV radio verkocht en een Jetmax NAV/COMM unit gekocht. Ik heb dan NAV 1&2, COMM 1/2 & ADF radio in 1 unit. Dit scheelt voorlopig geld voor een pedestal....ik moet keuzes maken. Niet 100% realistisch maar nog steeds zonder toetsenbord [emoji16] [emoji2]

Afbeelding

Afbeelding


Daarnaast hou ik altijd op fora aanbiedingen in de gaten. Na afgelopen jaar vele malen contact en 'mis grijpen' kon ik vorige maand een fantastische deal maken en heb ik een Jetmax throttle op de kop weten te tikken voor minder dan de helft van de nieuw waarde. De throttle is een half jaar oud en ziet eruit als nieuw [emoji1]...

Afbeelding

Afbeelding

Afbeelding


Het totaalplaatje zoals de cockpit er nu bij staat:


Afbeelding

Afbeelding



Tot zover weer de update....de volgende stap gaat de overhead worden....
ik ga dit met opencockpit panels, pokeys & phidgets kaarten kaarten interfacen. Dit is mooi plug&play met Prosim.

Groeten,
William.

Gebruikersavatar
madfred
Senior Controller
Senior Controller
Berichten: 156
Lid geworden op: 07 jan 2007, 21:27
Locatie: Colorado Springs, USA

Re: KLM320's 737NG Single Seat Trainer Cockpit

Bericht door madfred » 06 nov 2016, 18:55

Wow, dat ziet er zeer goed uit.

Je bent alleen een decal vergeten...... die van de B737 om de Cessna label op de yoke the vervangen :lol:

Oh, en een tijdelijke papier bak op de plaats van de pedestal voor je papieren :rr:

Nee, echt, dat ziet er indrukwekkend uit. :ap:
Een dag niet gelachen, is een dag niet geleefd.
Afbeelding

klm320
Observer
Observer
Berichten: 6
Lid geworden op: 16 dec 2014, 14:30

Re: KLM320's 737NG Single Seat Trainer Cockpit

Bericht door klm320 » 08 nov 2016, 19:40

Daar heb je gelijk in Madfred[emoji23][emoji106]....staat nog op het wensenlijstje[emoji4]
