Madfred's Hybrid Cockpitbouw Projekt

Thuis een complete cockpit aan het nabouwen? Een paar klokjes op je bureau? Of een volledig ingerichte 747? Laat het ons zien!

Moderator: Moderator-groep

FooFighters
Moderator
Moderator
Berichten: 1018
Lid geworden op: 11 feb 2008, 19:47
Locatie: Zeewolde

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door FooFighters » 03 apr 2015, 11:21

Mooi hoor.. nu nog een EFIS naast de MCP ?
Afbeelding

Gebruikersavatar
madfred
Senior Controller
Senior Controller
Berichten: 156
Lid geworden op: 07 jan 2007, 21:27
Locatie: Colorado Springs, USA

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door madfred » 04 apr 2015, 19:18

FooFighters schreef:Mooi hoor.. nu nog een EFIS naast de MCP ?
Ja, dat is op het verlanglijstje voor Sinterklaas dit jaar. :D
Een dag niet gelachen, is een dag niet geleefd.
Afbeelding

Gebruikersavatar
madfred
Senior Controller
Senior Controller
Berichten: 156
Lid geworden op: 07 jan 2007, 21:27
Locatie: Colorado Springs, USA

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door madfred » 01 dec 2015, 20:07

Wel, van de zomer een Goflight GF-166 radio paneel toegevoegd. Geen reden voor nieuwe foto's op dat moment.

Sinterklaas is weer in het land, en, zoals eerder vermeld/gehoopt, is er een EFIS "en" tweede GF-166 radio paneel onderweg :D .
Ik verwacht deze over enkele dagen te ontvangen.

Dat betekent werk aan de winkel, en foto's als deze zijn ingebouwd.
Een dag niet gelachen, is een dag niet geleefd.
Afbeelding

Gebruikersavatar
madfred
Senior Controller
Senior Controller
Berichten: 156
Lid geworden op: 07 jan 2007, 21:27
Locatie: Colorado Springs, USA

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door madfred » 28 jul 2016, 23:45

Het is weer een tijdje geleden sinds mijn laatste post hier.

Sinterklaas en de Kerstman waren afgelopen jaar zeer goed voor mij.

Een EFIS en een tweede GF-166 voor mijn cockpit waren een welkome uitbreiding.

Inmiddels heb ik een derde en laatste GF-046 toegevoegd. Nu heb ik alle funkties van het radio paneel zichtbaar op de panelen:

Com1/Com2 op GF-166 #1
Nav1/Nav2 op GF-166 #2
ADF/XPDR/DME1/DME1 op de GF-46

Nu is het tijd om de pedestal opnieuw te bouwen, en did keer met MDF. Ik hoop in de komende weken aan dit projekt te kunnen beginned.
Een dag niet gelachen, is een dag niet geleefd.
Afbeelding

Gebruikersavatar
blackburst
Student Pilot
Student Pilot
Berichten: 21
Lid geworden op: 14 nov 2015, 15:18
Locatie: EHAM

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door blackburst » 29 jul 2016, 10:51

Indruk wekkend project, dus je gaat weer opnieuw beginnen aan de OH, je hebt in ieder geval ervaring.
Succes,
Greetz,
Carel



Afbeelding

Gebruikersavatar
madfred
Senior Controller
Senior Controller
Berichten: 156
Lid geworden op: 07 jan 2007, 21:27
Locatie: Colorado Springs, USA

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door madfred » 29 jul 2016, 23:06

Bedankt Carel,

De OH blijft als het is. Alleen de pedestal (naast de stoel) wordt opnieuw gebouwd.
Een dag niet gelachen, is een dag niet geleefd.
Afbeelding

Gebruikersavatar
madfred
Senior Controller
Senior Controller
Berichten: 156
Lid geworden op: 07 jan 2007, 21:27
Locatie: Colorado Springs, USA

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door madfred » 19 nov 2016, 07:46

Wel het is dan eindelijk zover, de volgende update van de cockpit is in de maak.
, maar dat moet wachten to het volgende weekend
Ik heb drie 23" monitoren voor een goede prijs op de kop getikt, en die gaan de drie 19" monitoren vervangen,

Dit weekend zullen de monitoren hopelijk zijn gemonteerd en aangesloten. Dan dient het raam paneel not te worden aangepast, maar dat moet wachten to het volgende weekend.
In ieder geval kan ik na dit weekend week vliegen.

Daaena de volgende twee projekten:

1) De Pedestal wordt volleding nieuw gemaakt van MDF,

2) Ik heb een oude Thrustmaster race stuur die ik ga omtoveren in een "steering tiller". Het race stuur heeft de oude game port connector. Op ebay heb ij een game port naar USB omzetter gevonden en besteld.

Zodra er wat te tonen valt zal ik foto's plaatsen.

Ik wil de updates zo doen dat ik gedurende de Kerst vakantie vlieg uren kan maken in plaats van alleen aan de projekten werken.
Een dag niet gelachen, is een dag niet geleefd.
Afbeelding

Gebruikersavatar
madfred
Senior Controller
Senior Controller
Berichten: 156
Lid geworden op: 07 jan 2007, 21:27
Locatie: Colorado Springs, USA

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door madfred » 27 jan 2017, 19:50

Well, het heeft even geduurd. Maar hier zijn dan wat foto's van mijn laatst genoemde projekt: Het vervangen van mijn 3 19" monitoren voor 3 23" breedbeeld schermen.

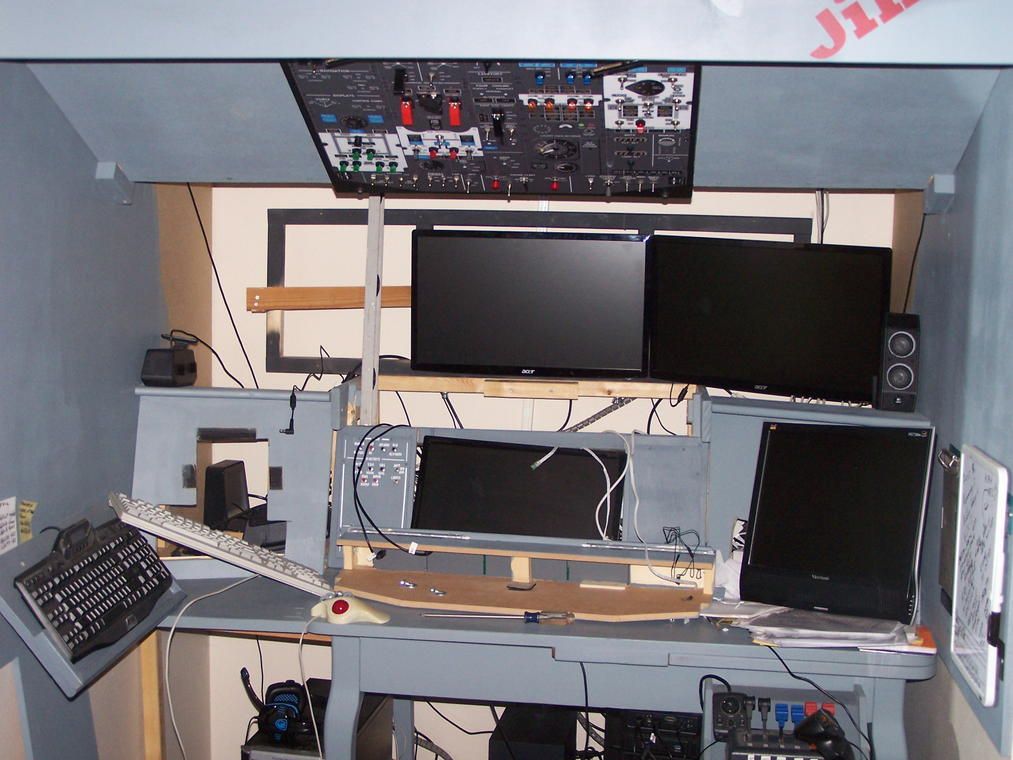

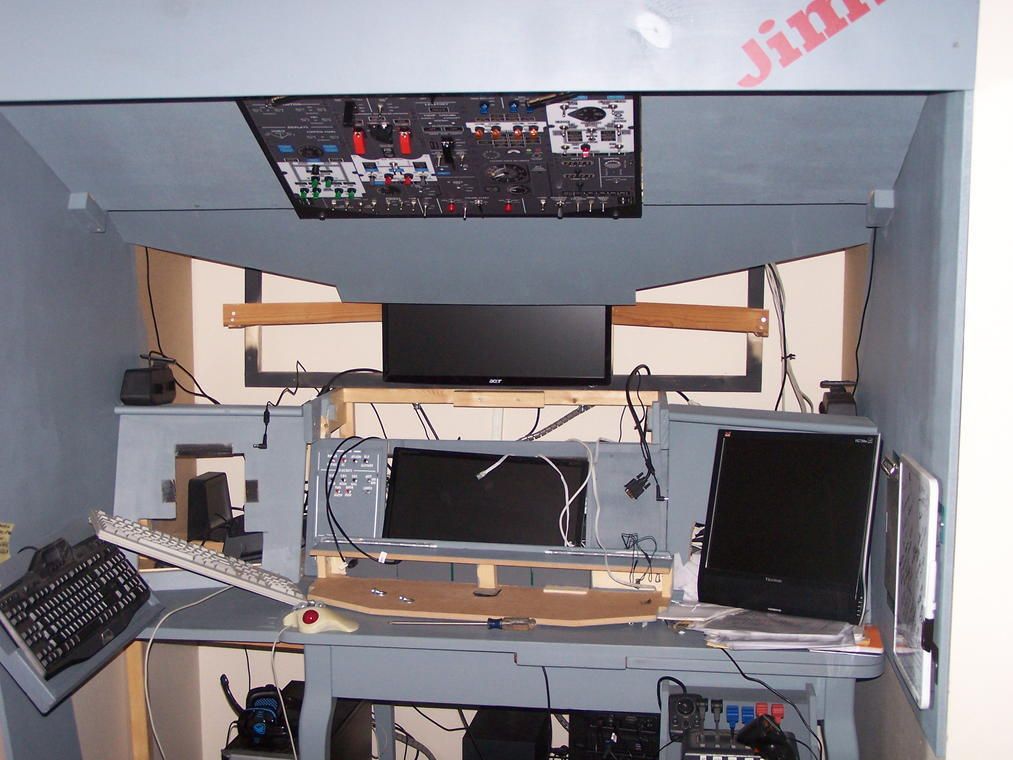

Monitor 1:
Afbeelding
Monitor 2:
Afbeelding
Monitor 3:
Afbeelding

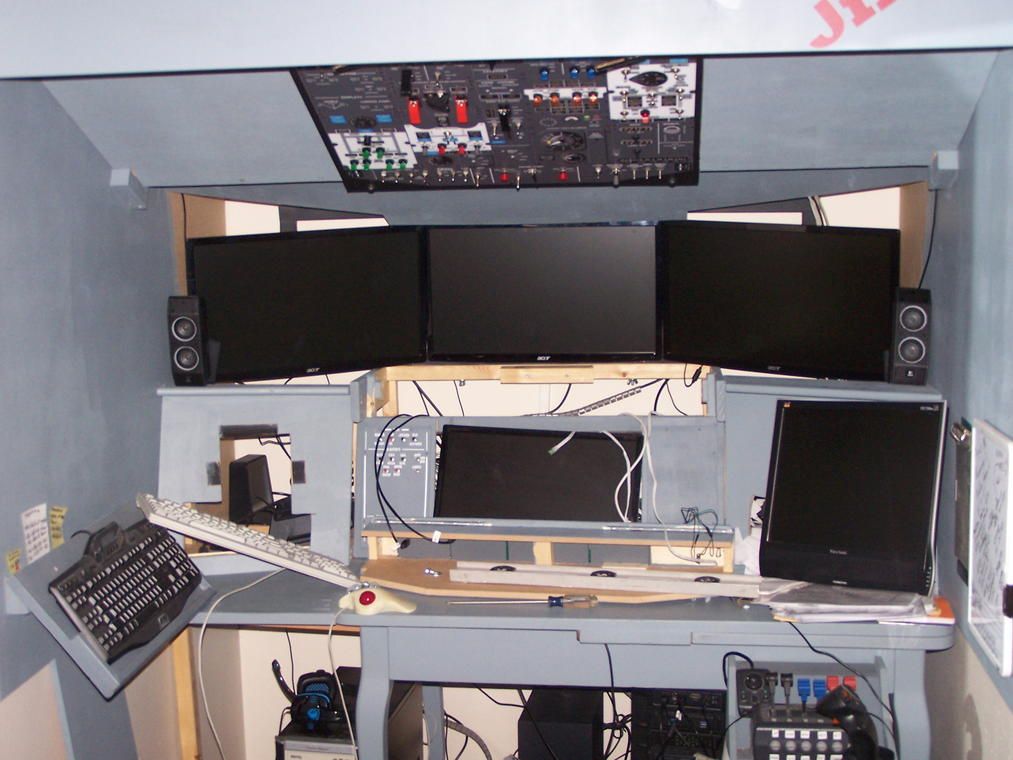

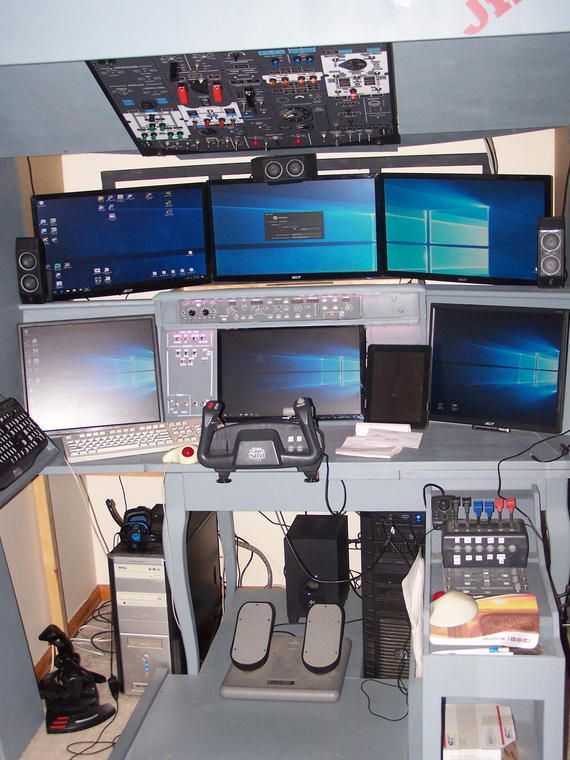

En voordat het raamwerk op zijn plaats wordt gemonteerd eerst maar even zeker zijn dat het allemaal werkt:
Afbeelding

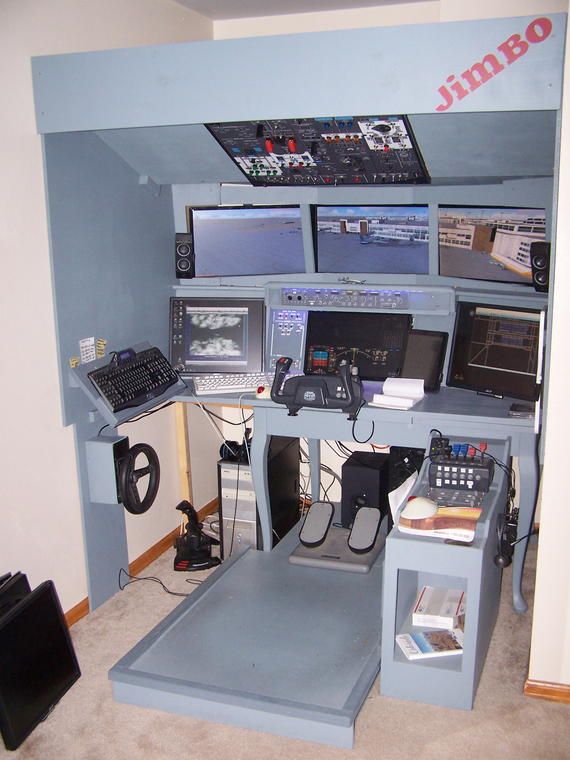

En hier dan de cockpit werkend volledig samengesteld.:
Afbeelding

Oh, en heeft iemand iets nieuws in de laatste foto opgemerkt....?

Kijk eens onder het toetsenbord links op de foto.
Ja jullie zien het goed. Ik heb een steering tiller gemaakt van een oud race stuur. Werkt perfect nadat ik het in FSUIPC heb geconfigureerd. :D
Een dag niet gelachen, is een dag niet geleefd.
Afbeelding

FooFighters
Moderator
Moderator
Berichten: 1018
Lid geworden op: 11 feb 2008, 19:47
Locatie: Zeewolde

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door FooFighters » 31 jan 2017, 14:29

Mooi gedaan die tiller :dup:
Blijft toch een leuke hobby die we hebben.
Afbeelding

Gebruikersavatar
madfred
Senior Controller
Senior Controller
Berichten: 156
Lid geworden op: 07 jan 2007, 21:27
Locatie: Colorado Springs, USA

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door madfred » 31 jan 2017, 17:36

Bedankt FooFighter,

Ja, het is zeker een leuke hobby. Er is altijd wel iets te verbeteren of aan te vullen.

Mijn volgende projekt is het opnieuw bouwen van de pedestal. Ik ben al met de tekening begonnen. Over enkele weken hoop ik een paneel MDF to kopen, wat hopelijk voldoende is voor wat ik in gedachten heb.

En daarna gaat de aandacht naar het overhead paneel, waar ik enkele druk knoppen wil vervangen door actuele draai knopen. Ik denk daarbij bijvoorbeeld aan de starters.

Zoals ik al zei, er is altijd wel iets te verbeteren of aan te vullen. :hm

En nu wacht ik on de release van de PMDG 747 Queen Of The Sky II [vlieg]
Een dag niet gelachen, is een dag niet geleefd.
Afbeelding

Gebruikersavatar
madfred
Senior Controller
Senior Controller
Berichten: 156
Lid geworden op: 07 jan 2007, 21:27
Locatie: Colorado Springs, USA

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door madfred » 24 okt 2017, 06:48

Ik heb er lang geleden over gesproken, maar het volgende projekt is dan eindelijk van de grond.

Ontwikkelingen in de vlieg simulator wereld (64Bit) en prive omstandigheden zorgden ervoor dat er eenvoudigweg geen tijd was om aan mijn volgende projekt te beginnen. Verder dan tekeningen maken kwam ik niet.

Een paar weken geleden kwam het er dan toch van.
Een plaat MDF gekocht en begonnen met het frame

Afbeelding

Yep, in de achtergrond zie je mijn huidige perdestal, en op de voorgrond het begin van de nieuwe.

Edit: Okay, er gaat iets mis met het plaatsen van foto's. Ik zal dit uitvissen zodat ik jullie de vooruitgang kan laten zien
Een dag niet gelachen, is een dag niet geleefd.
Afbeelding

Gebruikersavatar
zzip
Instructor
Instructor
Berichten: 285
Lid geworden op: 19 dec 2010, 16:44
Locatie: Hemiksem / Belgie

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door zzip » 29 okt 2017, 07:53

Ziet er netjes uit tot hier toe .
Maar de laatste afbeelding is niet te zien .

Veel vliegplezier
Peter
Afbeelding

Gebruikersavatar
madfred
Senior Controller
Senior Controller
Berichten: 156
Lid geworden op: 07 jan 2007, 21:27
Locatie: Colorado Springs, USA

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door madfred » 08 jan 2018, 03:29

Correct. Dropbox veroorlooft niet langer gratis sharing.

Ik heb hopelijk een vervanger gevonden. Laten we het eens proberen.

Dit is de afbeelding die in de vorige post te zien had moeten zijn:

Afbeelding

Als het goed gaat, dan zien jullie in de achtergrond de originele pedestal, en in voorgrond het begin van de nieuwe versie.

Hah, dat werkte :D , Goed gedaan jochie :tap:
Zo, Ik kan nu de verdere voortgang van dit projekt tonen.
Een dag niet gelachen, is een dag niet geleefd.
Afbeelding

Gebruikersavatar
madfred
Senior Controller
Senior Controller
Berichten: 156
Lid geworden op: 07 jan 2007, 21:27
Locatie: Colorado Springs, USA

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door madfred » 08 jan 2018, 04:23

Jahoe!!

Hier gaane we dan:

Oprijlaan en garage fungeren opnieuw als werkplaats.
Afbeelding

Achterrkant
Afbeelding

Voorkant
Afbeelding

Niet slecht voor drie weken werk, als je bedenkt dat ik gedurende de werkweek maar een uur per dag beschikbaar heb. Gelukking geeft mijn vrouw me in het weekend ook nog en paar uurtjes om aan het projekt te werken.

Tijd voor wat verf.
Een dag niet gelachen, is een dag niet geleefd.
Afbeelding

Gebruikersavatar
greencan
Site Admin
Site Admin
Berichten: 3489
Lid geworden op: 06 jan 2007, 01:12
Locatie: Castricum

Re: Madfred's Hybrid Cockpitbouw Projekt

Bericht door greencan » 08 jan 2018, 18:44

Amazing!
Hier zie ik een perfectionist aan het werk. Daar word ik blij van.
We delen op DFS dezelfde hobby, maar het verbaast me telkens weer hoeveel kanten er aan FS zitten en wat een ongelooflijke deskundigheid /bezetenheid er soms te bewonderen valt.
Alles -bijna alles en zoveel mogelijk- zelf doen. Heerlijk om zulke dingen te kunnen.
En dan zie ik weer iets onverwachts dat mijn aandacht trekt: 3 skulls (misschien zijn het er meer) in de tuin.
Daar zal zonder twijfel een verhaal achter zitten. :mrgreen:
Top! :dup:
